Uziemiacze przenośne nakręcane na śruby przeznaczone są do uziemiania w
czasie wykonywania remontów wszystkich urządzeń elektroenergetycznych, w których przyłącza do
zakładania zacisków fazowych są zakończone gwintem o wymiarach od M5 do M16 (np. do silników
wysokiego napięcia), a jednosekundowy prąd zwarcia nie przekracza odpowiednio:
4; 6,5; 9 i 13, 18,5 kA

BUDOWA UZIEMIACZA:

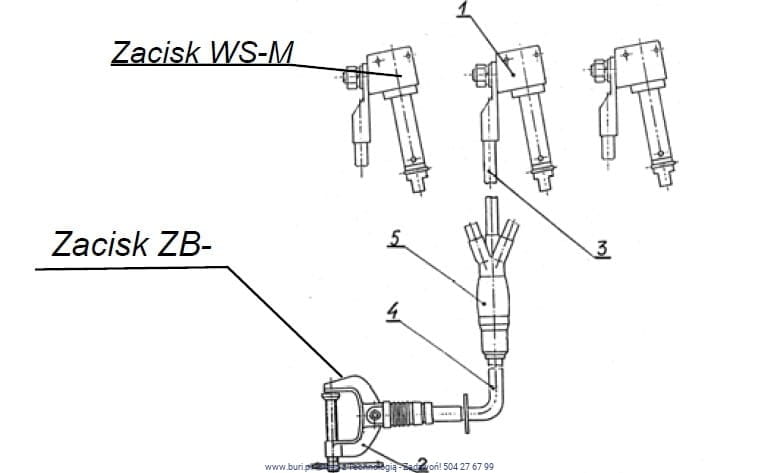

Trójfazowy uziemiacz przenośny nakręcany na śruby składa się z następujących elementów:
1 – zacisk fazowy 2 – zacisk uziomowy; 3 – przewód zwierający; 4 – przewód uziemiający; 5 – izolowane
złącze środkowe.
DANE ZNAMIONOWE:
– prąd zwarciowy jednosekundowy – 4; 6,5; 9; 13 i 18,5 kA,
– znamionowy współczynnik szczytu – 2,5
– przekrój przewodów – 16; 25; 35; 50 i 70 mm2,
– długość przewodów zwierających – 0,5 i 0,7 m,
– długość przewodów uziemiających – 1; 2 i 3 m,
– wymiar gwintu w zacisku fazowym – M5; M6: M8; M10; M12; M16 i M20.
Oznaczenie typów najczęściej stosowanych uziemiaczy przedstawione jest w poniższej tabeli

UWAGA: W zamówieniu należy koniecznie podać średnicę gwintu, na który mają być zakładane zaciski
fazowe . Możliwe jest wykonanie uziemiaczy o innych długościach przewodów niż podane w powyższym
zestawieniu. Należy to podać w zamówieniu.
