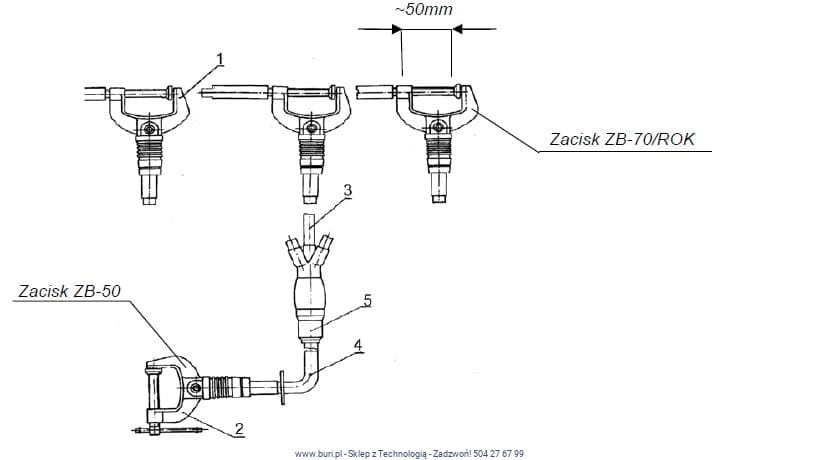

BUDOWA UZIEMIACZA: Uziemiacz przenośny dla pola rozdzielczego typu ROK 6 składa się z
następujących części: 1 – zacisk fazowy typu ZB; 2 – zacisk uziomowy typu ZB-70/ROK;
3 – przewód zwierający; 4 – przewód uziemiający; 5 – izolowane złącze środkowe.
DANE ZNAMIONOWE:
– prąd znamionowy jednosekundowy – 4; 6,5; 9; 13; kA,
– znamionowy współczynnik szczytu – 2,5
– ilość zacisków fazowych – 3 szt.
– ilość zacisków uziomowych – 1 szt.
– długość przewodu zwierającego – 0,7 m,
– długość przewodu uziemiającego – 1 m,
– przekrój przewodów – 16; 25; 35; 50 mm2.
UWAGA: Możliwe są inne długości przewodów zwierających i uziemiającego, co należy określić
w zamówieniu.
SPOSÓB OZNACZANIA:
W uziemiaczu trójfazowym po symbolu U3-ROK – należy w kolejności podać: długość przewodu
uziemiającego / długość przewodów zwierających (m) – znamionowy jednosekundowy prąd zwarcia
(kA) – przekrój przewodów (mm2),
