Uszyniacz trakcyjny przeznaczony jest do zabezpieczania wyłączonych części trakcji
elektrycznej przed pojawieniem się niebezpiecznego napięcia i łuku w przypadku niezamierzonego włączenia
tej instalacji pod napięcie. Cel ten jest osiągnięty poprzez połączenie przewodu trakcyjnego z szyną
jezdną kolejki podziemnej.
Uszyniacz trakcyjny kopalniany UTK jest przewidziany dla napięcia znamionowego 1kV i 1-sekundowego
znamionowego prądu 9kA.

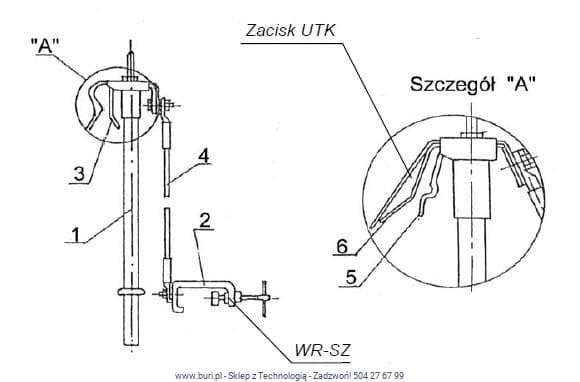

BUDOWA UZIEMIACZA: Uszyniacz trakcyjny kopalniany składa się z następujących części: 1 – drążek izolacyjny,
2 – zacisk szynowy; 3 – zacisk fazowy; 4 – przewód uszyniający; 5 – prowadnica, 6 – ślizgacz.
DANE ZNAMIONOWE:
– napięcie znamionowe – 1kV
– prąd znamionowy jednosekundowy – 9kA,
– znamionowy współczyynik szczytu – 2,5
– ilość zacisków fazowych – 1 szt.
– ilość zacisków uziomowych – 1 szt.
– długość przewodu uszyniającego – 3m,
– przekrój przewodów – 35 mm2
– materiał przewodu: żyła giętka Cu w izolacji (wg PN-EN 61138),
– kategoria temperaturowa: normalne warunki klimatyczne (od –250C do +550C)
SPOSÓB OZNACZANIA:
W symbolu uszyniacza trakcyjnego kopalnianego typu UTK-3-9/1-35 poszczególne człony określają:
– UTK – typ uszyniacza trakcyjnego kopalnianego,
– 3 – długość przewodu uszyniającego (m),
– 9 – jednosekundowy prąd zwarcia (kA),
– 35 – przekrój przewodu uszyniającego (mm2).
