Uziemiacze przenośne „U” mogą być stosowane w zakresie temperatur od -25⁰C do +55⁰C

dla przewodów z osłonie PCV oraz w zakresie od – 40⁰C do +70⁰C dla przewodów w osłonie

silikonowej

W sieciach niebezpośrednio uziemionych mogą być zastosowane uziemiacze przenośne

lekkie, których przewód uziemiający ma przekrój mniejszy od przekroju przewodów zwierających.

Uziemiacz w wykonaniu podstawowym jest produkowany z zaciskiem uziomowym WR-2z

w dwóch wersjach w zależności od prądu znamionowego. Zastosowanie lżejszego zacisku

do linek o mniejszych przekrojach ułatwia transport, zakładanie i demontaż uziemiaczy o małych prądach znamionowych. Na życzenie klienta może być użyty inny zacisk

Rodzaje zacisków fazowych stosowanych w uziemiaczach przenośnych ogólnego

zastosowania („U”) Wykonane są one ze stopu AK11 lub mosiądzu. Ich podstawowe rodzaje to zaciski:

– WT-2 – do przewodów okrągłych.



Wszystkie zaciski zapewniają łatwe i pewne mocowanie przy użyciu niewielkiego momentu

obrotowego. Są trwałe i czytelnie oznaczone zgodnie z wymogami obowiązującej normy. Sprężynyw zaciskach zapewniają stały docisk i zabezpieczają przed ich poluzowaniem.

DOBÓR UZIEMIACZA

Uziemiacz dobiera się uwzględniając przede wszystkim kształt i wymiar przyłącza, na które

zakładamy zaciski. Przekrój przewodu uziemiacza powinien być tak dobrany, aby wytrzymywał prąd zwarcia o maksymalnej spodziewanej wartości. Warunek ten jest spełniony jeżeli uziemiacz posiada odpowiednią dużą wartość znamionowego prądu zwarcia przy określonym czasie znamionowym i znamionowym współczynniku szczytu

Uziemiacze przenośne ogólnego przeznaczenia wykonywane są na prąd znamionowy w zakresie 4 do 31,5 kA, co odpowiada wartościom przekroju przewodu uziemiającego i zwierających odpowiednio

od 16 150 mm² Długość przewodu uziemiającego i zwierających powinna

być dostosowana do odległości między punktami

Należy unikać zbyt krótkich i zbyt długich przewodów, szczególnie zwierających.

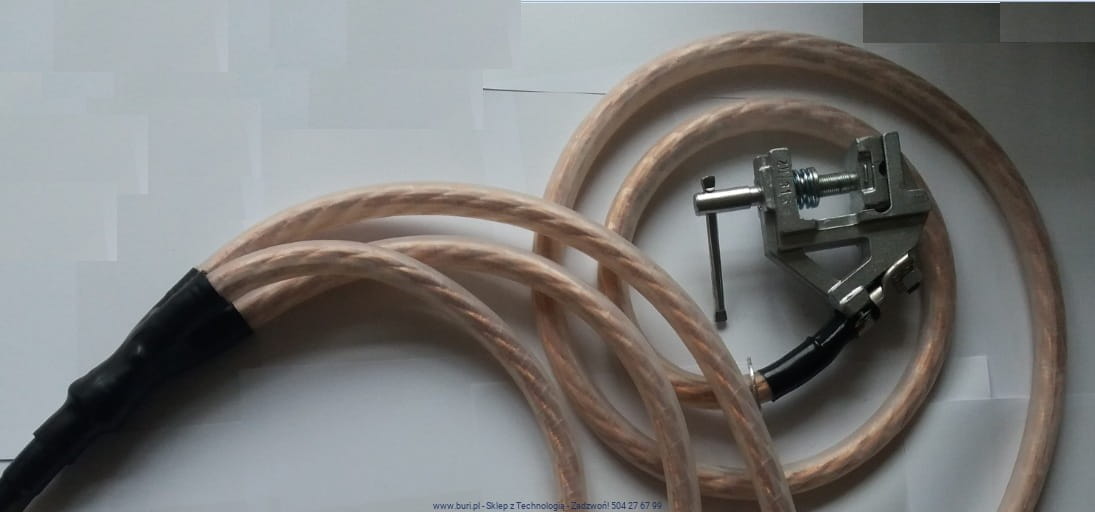

UZIEMIACZ PRZENOŚNY WIELOZACISKOWY
Ux – A – L/L1 -I/t – s – (B)(C)
gdzie:
x – ilość zacisków fazowych (od 2 do 5)
A – oznaczenie zacisku fazowego
O-WT-2 – zacisk fazowy WT-2 na przewody okrągłe – do 31,5 kA/1s
O-WT-2/A – zacisk fazowy WT-2/A na przewody okrągłe – do 31,5 kA/1s
O-WT-2/B – zacisk fazowy WT-2/B na przewody okrągłe – do 31,5 kA/1s

L – długość przewodu uziemiającego (od 0,3 m co 0,1 m)
L1 – długość przewodu zwierającego (od 0,3 m co 0,1 m)
I – Ir – znamionowy prąd zwarcia dla czasu zwarcia tr [kA]
t – tr – znamionowy czas zwarcia [s]
S – przekrój przewodów uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm2]
B – sposób przyłączenia przewodów uziemiacza wielozaciskowego
I – uziemiacz ze złączem środkowym izolowanym tulejowym
S – uziemiacz w wykonaniu szeregowym
C – oznaczenie zacisku uziomowego
