Wszystkie zaciski zapewniają łatwe i pewne mocowanie przy użyciu niewielkiego momentu

obrotowego. Są trwałe i czytelnie oznaczone zgodnie z wymogami obowiązującej normy. Sprężynyw zaciskach zapewniają stały docisk i zabezpieczają przed ich poluzowaniem.

DOBÓR UZIEMIACZA

Uziemiacz dobiera się uwzględniając przede wszystkim kształt i wymiar przyłącza, na które

zakładamy zaciski. Przekrój przewodu uziemiacza powinien być tak dobrany, aby wytrzymywał prąd zwarcia o maksymalnej spodziewanej wartości. Warunek ten jest spełniony jeżeli uziemiacz posiada odpowiednią dużą wartość znamionowego prądu zwarcia przy określonym czasie znamionowym i znamionowym współczynniku szczytu

Uziemiacze przenośne ogólnego przeznaczenia wykonywane są na prąd znamionowy w zakresie 4 do 31,5 kA, co odpowiada wartościom przekroju przewodu uziemiającego i zwierających odpowiednio

od 16 150 mm² Długość przewodu uziemiającego i zwierających powinna

być dostosowana do odległości między punktami

Należy unikać zbyt krótkich i zbyt długich przewodów, szczególnie zwierających.

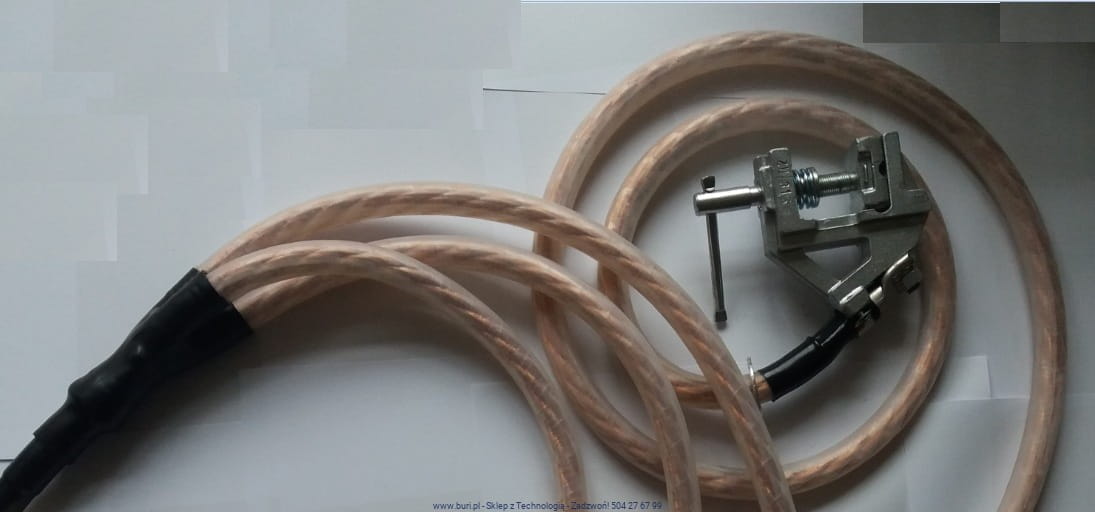

UZIEMIACZ PRZENOŚNY WIELOZACISKOWY
Ux – A – L/L1 -I/t – s – (B)(C)
gdzie:
x – ilość zacisków fazowych (od 2 do 5)
A – oznaczenie zacisku fazowego
O-WT-3 – zacisk fazowy O-WT-3 na przewody okrągłe – do 31,5 kA/1s
O-WT-3/A – zacisk fazowy O-WT-3/A na przewody okrągłe – do 31,5 kA/1s
O-WT-3/B – zacisk fazowy O-WT-3/B – na przewody okrągłe – do 31,5 kA/1s

L – długość przewodu uziemiającego (od 0,3 m co 0,1 m)
L1 – długość przewodu zwierającego (od 0,3 m co 0,1 m)
I – Ir – znamionowy prąd zwarcia dla czasu zwarcia tr [kA]
t – tr – znamionowy czas zwarcia [s]
S – przekrój przewodów uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm2]
B – sposób przyłączenia przewodów uziemiacza wielozaciskowego
I – uziemiacz ze złączem środkowym izolowanym tulejowym
S – uziemiacz w wykonaniu szeregowym
C – oznaczenie zacisku uziomowego
