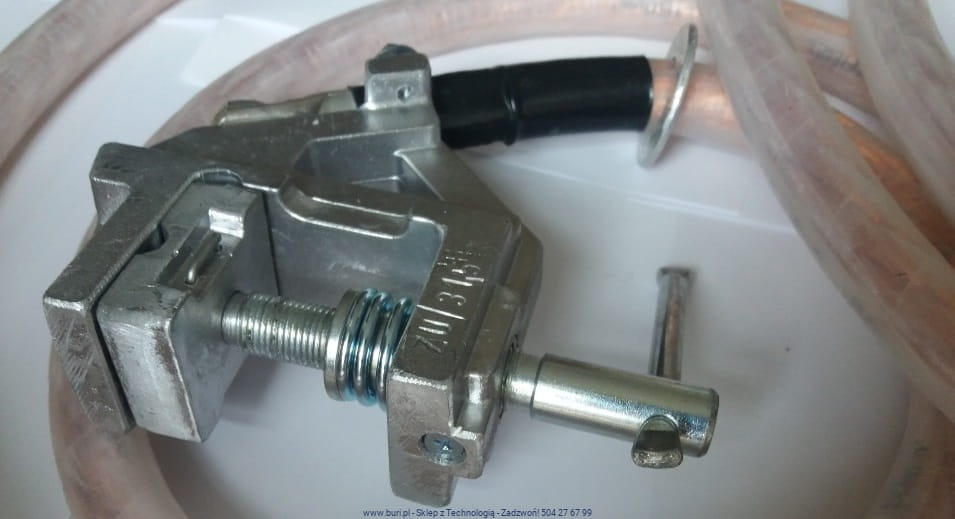

Rodzaje zacisków fazowych stosowanych w uziemiaczach przenośnych ogólnego

zastosowania („U”) Wykonane są one ze stopu AK11 lub mosiądzu. Ich podstawowe rodzaje to zaciski:

– WT-2 – do przewodów okrągłych.



Wszystkie zaciski zapewniają łatwe i pewne mocowanie przy użyciu niewielkiego momentu

obrotowego. Są trwałe i czytelnie oznaczone zgodnie z wymogami obowiązującej normy. Sprężyny w zaciskach zapewniają stały docisk i zabezpieczają przed ich poluzowaniem.

DOBÓR UZIEMIACZA

Uziemiacz dobiera się uwzględniając przede wszystkim kształt i wymiar przyłącza, na które

zakładamy zaciski. Przekrój przewodu uziemiacza powinien być tak dobrany, aby wytrzymywał prąd zwarcia o maksymalnej spodziewanej wartości. Warunek ten jest spełniony jeżeli uziemiacz posiada odpowiednią dużą wartość znamionowego prądu zwarcia przy określonym czasie znamionowym i znamionowym współczynniku szczytu

Uziemiacze przenośne ogólnego przeznaczenia wykonywane są na prąd znamionowy w zakresie 4 do 31,5 kA, co odpowiada wartościom przekroju przewodu uziemiającego i zwierających odpowiednio

od 16 150 mm² Długość przewodu uziemiającego i zwierających powinna

być dostosowana do odległości między punktami

Należy unikać zbyt krótkich i zbyt długich przewodów, szczególnie zwierających.

SPOSÓB OZNACZANIA WERSJI UZIEMIACZA PRZENOŚNEGO OGÓLNEGO PRZEZNACZENIA („U”)

I. UZIEMIACZ PRZENOŚNY JEDNOZACISKOWY

U1 – A – L –I/t – S – (C)

gdzie:

A- oznaczenie zacisku fazowego

O-WT-2 – zacisk fazowy WT-2 na przewody okrągłe – do 31,5 kA/1s

O-WT-2/A – zacisk fazowy WT-2/A na przewody okrągłe – do 31,5 kA/1s

O-WT-2/B – zacisk fazowy WT-2/B na przewody okrągłe – do 31,5 kA/1s



L – długość przewodu uziemiającego (od 0,3 m do 24 m, co 0,1 m )

I – Ir znamionowy prąd zwarcia dla czasu zwarcia tr [kA]

t – tr znamionowy czas zwarcia [s]

S – przekrój przewodu uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm2]

C – oznaczenie zacisku uziomowego (wg tabeli na str. 2 KATALOGU)

UWAGA: W przypadku przewodów w osłonie silikonowej należy na końcu oznaczenia uziemiacza

umieścić symbol „(SI)”
