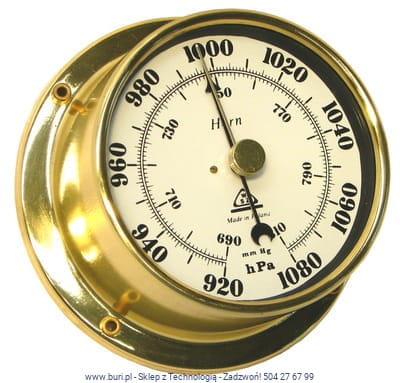

Barometr okrętowy BO-863 “Horn”
Barometr okrętowy BO-863 “Horn” jest przyrządem służącym do mierzenia ciśnienia atmosferycznego. Barometr ten jest przeznaczony do stosowania na jednostkach pływających.
W barometrze do celów pomiarowych wykorzystywane jest zjawisko ugięcia zespołu puszek aneroidowyeh pod wpływem ciśnienia atmosferycznego.
W skład układu przenoszenia ruchu puszek na wskazówkę wchodzą dwa elementy termobimetalowe, których zadaniem jest kompensacja wpływu zmiany powietrza na wskazania przyrządu. Ponadto dwie osie mechanizmu są ułożyskowane w łożyskach korundowych (kamieniach), co gwarantuje dużą dokładność i niezawodność przyrządu.
Centralnie, w szybie osłaniającej podzielnię, jest umieszczona dodatkowa wskazówka poruszana pokrętłem i umożliwiąjąca określanie tendencji zmian ciśnienia.
Obudowa barometru jest wykonana z mosiądzu, a mocowanie do ściany odbywa sie za pomocą czterech wkrętów. Kształt obudowy nawiązuje do dawnych, tradycyjnych przyrządów pomiarowych stosowanych na statkach.
Odmiany
Barometry są wykonywane z rożnie wykończonymi obudowami i tarczami:
- obudowa mosiężna-chromowana i polerowana (kolor srebrny)
- obudowa mosiężna-polerowana (kolor złoty)
- tarcza czarna z jasnym nadrukiem
- tarcza biała z jasnym nadrukiem
Obudowy oraz tarcze mogą występować w dowolnych kombinacjach.
Dane techniczne
| zakres pomiaru ciśnienia | od 920 hPa do 1080 hPa od 690 mmHg do 810 mmHg (skala z podwójną podziałką) |
| maksymalny błąd wskazania w obszarze 980-1040 hPa | ± 1,5 hPa |
| maksymalny błąd wskazań w pozostałym obszarze | ± 2,5 hPa |
| maksymalny błąd wskazań w zakresie temperatur od -30°C do +50°C | ± 0,25 hPa na każde 10°C różnicy względem temp. +20°C |
| zakres kompensacji temperatury | od -30°C do +50°C |
| wymiraty gabarytowe | ø 152 mm (średnica) x 72 mm (wysokość) |
| masa | ok. 0,7 kg |
