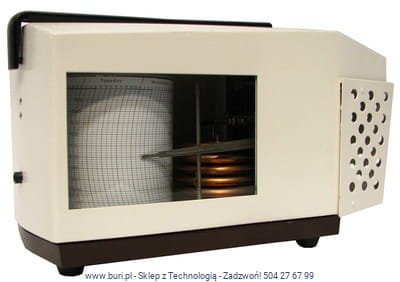

Do pomiaru ciśnienia atmosferycznego są wykorzystywane zmiany wysokości puszek aneroidowych pod wpływem zmian ciśnienia powietrza. Zespół puszek dolnym końcem jest unieruchomiony w podstawie barografu, zaś górnym – swobodnym, połączony za pośrednictwem układy dźwigni z piórem poruszającym się po odcinku rejestracyjnym znajdującym się na bębnie.
Wykres jest uzyskiwany dzięki złożeniu ruchu pióra z obrotem bębna rejestracyjnego napędzanego mechanizmem zegarowym tygodniowo-dobowym wyposażonym w przystawkę balansową zapewniającą dużą dokładność chodu. Mechanizm zegarowy umożliwia realizację zapisu w czasie jednego tygodnia (176 godzin), lub po przełączeniu – w czasie jednej doby (26 godzin).

Dane techniczne
